5. 插件

本章节主要介绍各个插件的功能及具体操作过程。

5.1. bin picking

bin picking插件模块实现了自动抓取物体的功能。点击菜单栏插件-bin picking，主场景分为三维场景和二维显示场景并弹出bin picking弹窗。其中三维场景中显示机器人运动过程，二维显示场景中显示工件的RGB图像和识别出工件的bounding box。

5.1.1. 创建bin picking工程

点击菜单栏-文件，选择文件类型为bin picking，点击“新建”或者打开bin picking工程文件；之后导入需要的工具工件。

../_images/124.png

图5-1 新建binpick工程文件

5.1.2. UI界面介绍

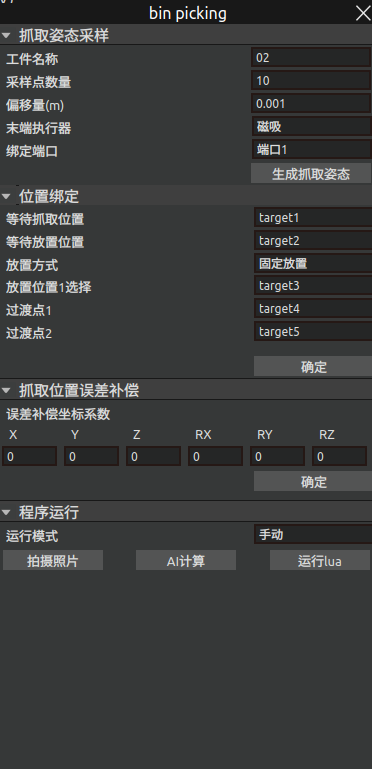

导入bin picking工程，点击菜单栏插件-bin picking，弹出bin picking弹窗，如图5-2所示。bin picking弹窗分为四个部分：抓取姿态采样、位置绑定、抓取位置误差补偿及程序运行四个部分。

../_images/211.png

图5-2 bin picking弹窗

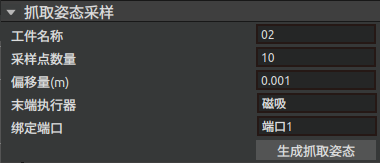

  1. 首先进行抓取姿态采样：

选择工件名称、采样点数量、偏移量等参数，点击生成抓取姿态对所选工件和当前工具的抓取姿态进行采样，采样成功后，终端会显示“生成抓取姿态成功”，即表示抓取姿态采样成功；否则终端显示“生成抓取姿态失败”并显示错误信息。

../_images/311.png

图5-3 抓取姿态采样

  1. 之后进行位置绑定

首先需要标定和绑定等待抓取位置和等待放置位置；选择放置方式，可选固定放置或规则放置；

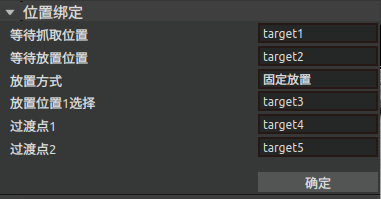

固定放置：表示物体放置的位置为同一个位置；

../_images/411.png

图5-4 固定放置

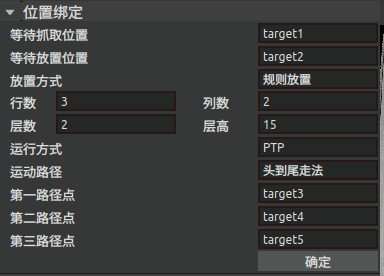

规则放置：用户可以根据需要设置行数、列数、层数和层高等放置规则；设置完之后点击确定绑定位置；终端显示位置绑定成功则成功绑定。

../_images/510.png

图5-5 规则放置

  1. 抓取位置误差补偿

暂未开放。

  1. 程序运行

生成抓取姿态成功和位置绑定成功后即可进行程序运行，有手动和自动两种运行模式。

手动运行：选择手动运行，机器人进行一次自动抓取；

../_images/610.png

图5-6 手动运行模式

先点击拍摄照片，拍摄待抓取物体的照片；拍摄成功后，终端会显示“拍摄照片成功”提示，2D场景显示真实工件的RGB图。

之后点击AI计算，AI识别待抓取物体的位置，2D场景显示工件的bounding box；

等待计算完成之后点击运行lua，机器人进行一次识别抓取运动；

自动运行：选择自动运行，机器人则自动进行拍照，识别，抓取操作，直至待抓取物体全部被抓取；点击停止，则停止自动抓取运动。

../_images/710.png

图5-7 自动运行模式

5.1.3. 整体操作过程

  1. 相机标定

bin picking循环码垛采用的是眼在手外拍照方式，在进行抓取操作之前需要先进行相机标定。

  1. 点位示教

如果选择放置方式为固定放置，则需要示教5个点位，分别为等待抓取位置、等待放置位置、放置位置、过度点1、过渡点2。

  • 等待抓取位置：抓取点附近位置；

  • 等待放置位置：放置位置附近点位（推荐放置位置正上方点位）；

  • 放置位置：需要将待抓取物体放置的位置。

  • 过渡点：为防止抓取时碰撞，设置过渡点，从抓取点PTP到过渡点1再PTP到过渡点2。

选择放置方式为规则放置，则需要示教等待抓取位置、等待放置位置、第一路径点、第二路径点以及第三路径点。

  • 等待抓取位置：抓取点附近位置；

  • 等待放置位置：放置位置附近点位（推荐放置位置正上方点位）；

  • 等一路径点、第二路径点和第三路径点决定了规制放置的放置矩阵；第一路径点和第二路径点决定了放置矩阵的行，第二路径点和第三路径点决定了放置矩阵的列。

  1. 启动AI节点

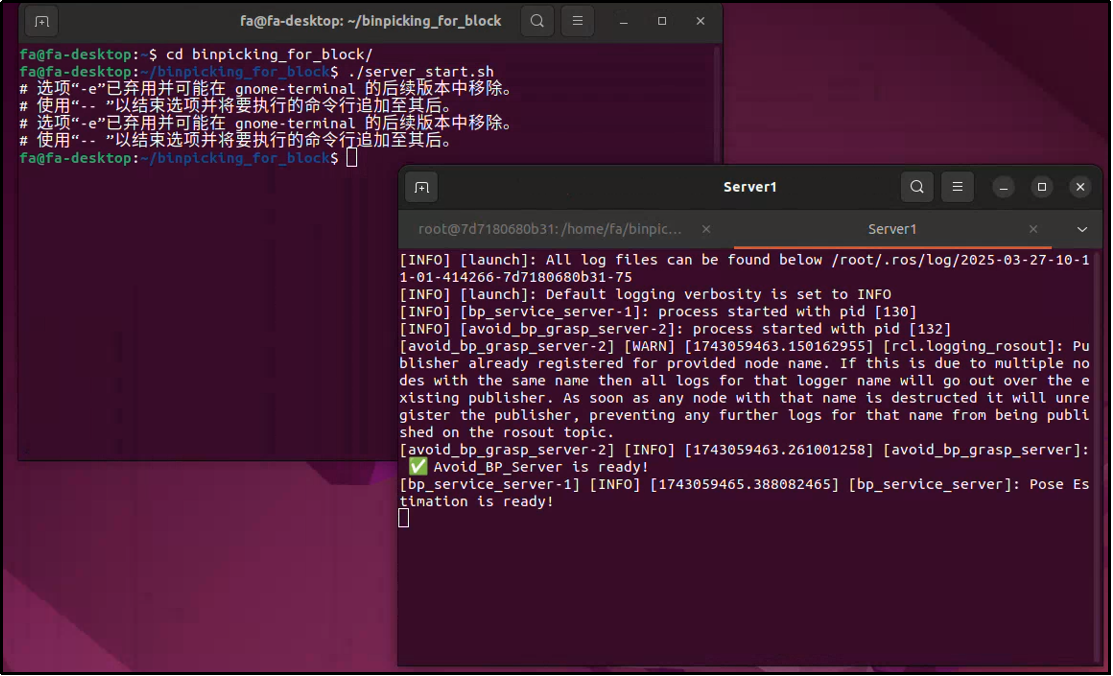

在binpicking_for_block路径下打开终端，运行server_start.sh，在新打开的终端中显示Avoid_BP_Server is ready即表示AI节点成功启动。

../_images/810.png

图5-8 启动AI节点

  1. 运行AIRLab软件

一键启动AIRLab软件（确保机械臂已连接，视觉节点成功启动），打开bin picking插件，先进行抓取姿态采样，采样成功后进行位置绑定，之后进行程序运行。

5.2. 喷涂

该插件模块是针对喷涂任务开发的功能模块。

5.2.1. UI界面介绍

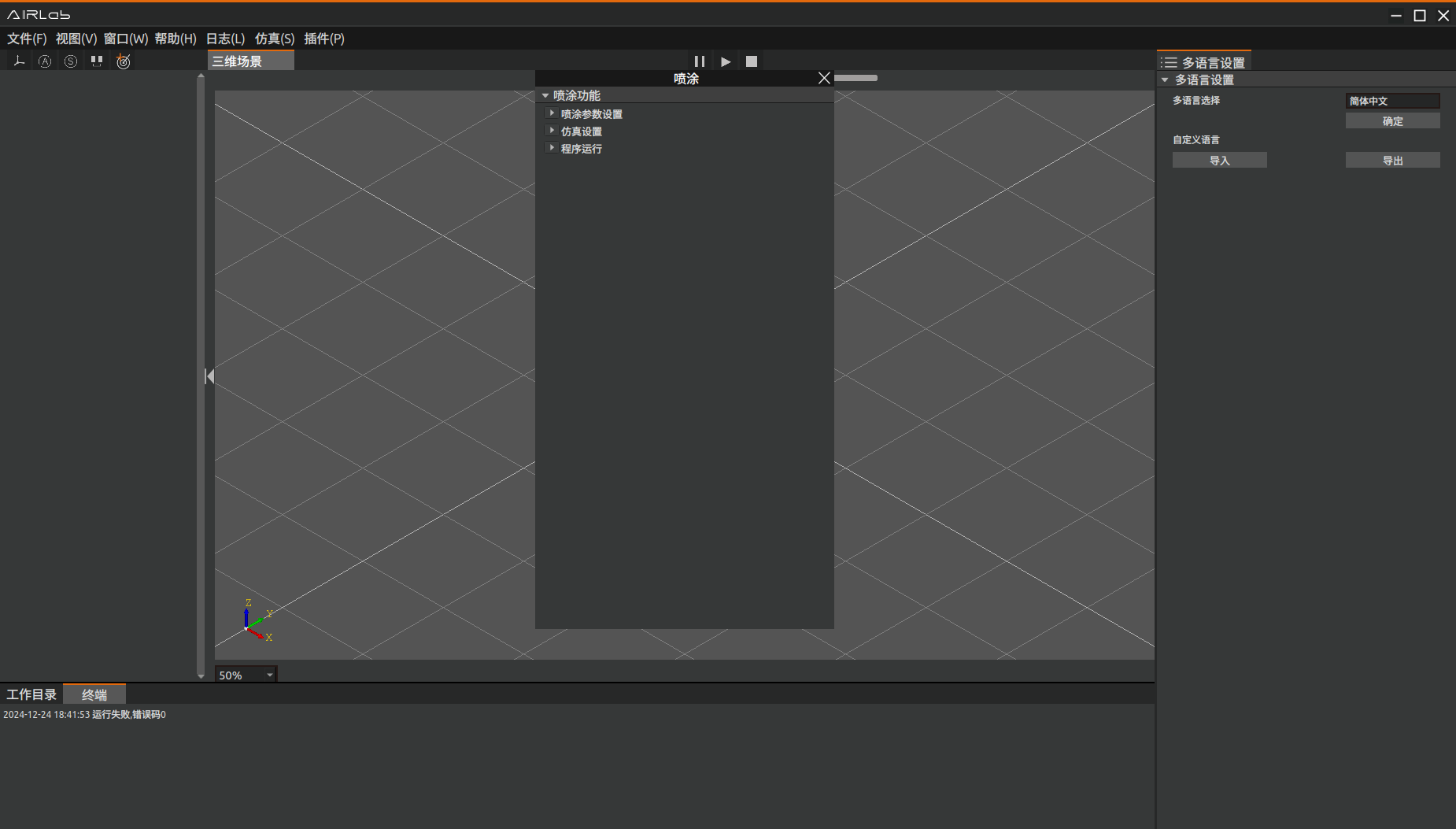

点击菜单栏插件-喷涂，弹出喷涂弹窗。喷涂弹窗主要分为三个部分，喷涂参数设置、仿真设置和程序运行。

../_images/910.png

图5-9 喷涂插件弹窗

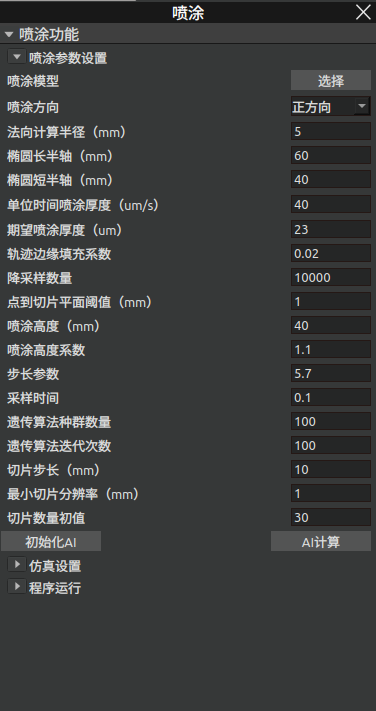

喷涂参数设置主要作用是选择喷涂模型和设置喷涂参数，包括喷涂方向、法向计算半径、椭圆长半轴、椭圆短半轴等。设置完成后，点击初始化AI，点击AI计算，会自动计算出喷涂轨迹。

../_images/1010.png

图5-10 喷涂参数设置

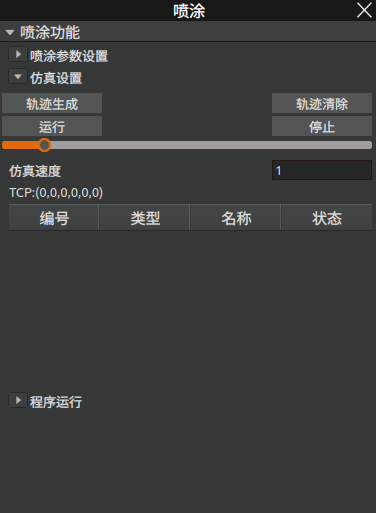

仿真设置主要是对喷涂轨迹进行仿真，先点击轨迹生成，三维场景中生成仿真轨迹。生成的仿真轨迹正确，设置仿真速度，点击运行按钮则可以看到仿真效果。点击停止按钮停止仿真。

../_images/1110.png

图5-11 仿真设置

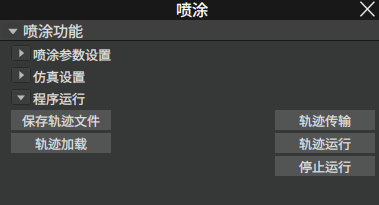

程序运行部分主要是对喷涂程序进行轨迹保存、轨迹传输、轨迹加载等。

../_images/125.png

图5-12 程序运行

  • 保存轨迹文件：点击“保存轨迹文件”按钮可以将喷涂轨迹保存到本地。

  • 轨迹传输：将本地保存的轨迹传输到控制器。

  • 轨迹加载：从控制器中加载之前喷涂轨迹。

  • 轨迹运行：点击“轨迹运行”，运行当前轨迹。

  • 停止运行：点击“停止运行”，停止当前运行的轨迹。

5.2.2. 仿真过程

喷涂完整仿真过程如下：

Step1：导入喷涂模型；在喷涂界面喷涂参数设置部分选择导入喷涂模型。

Step2：设置喷涂参数。

Step3：根据实际喷涂作业设置完喷涂参数后，点击初始化AI对AI节点进行初始化操作，之后点击AI计算计算喷涂轨迹。

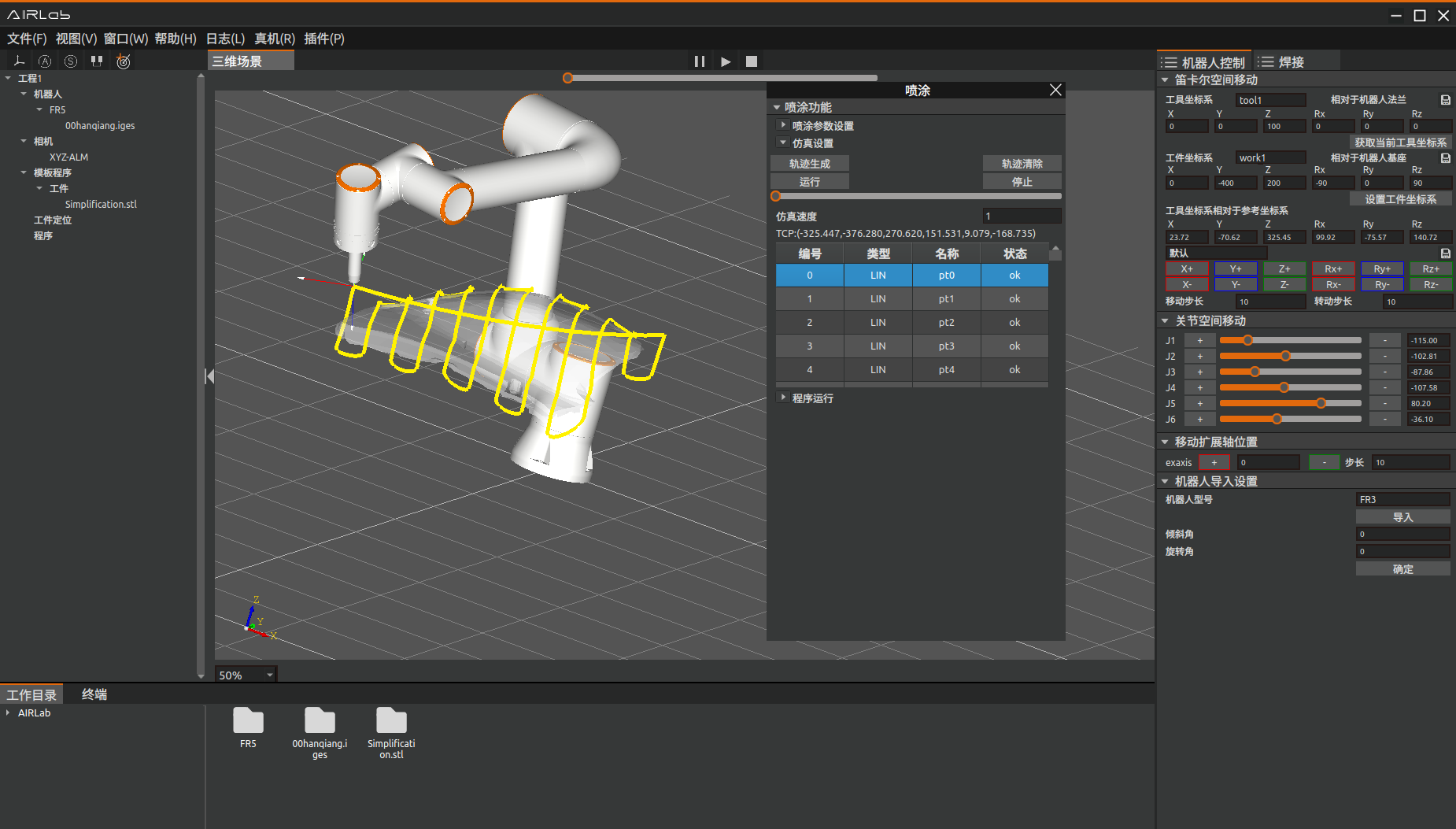

Step4：喷涂界面仿真设置UI界面点击“轨迹生成”，观察喷涂轨迹生成无误后就可以运行仿真。

../_images/131.png

图5-13 喷涂仿真轨迹

对于已经计算过喷涂轨迹并将轨迹传输到控制器的工件，在下一次喷涂作业使不需要再次进行AI计算，直接进行轨迹加载再进行仿真即可。

5.3. 对话式AI助手

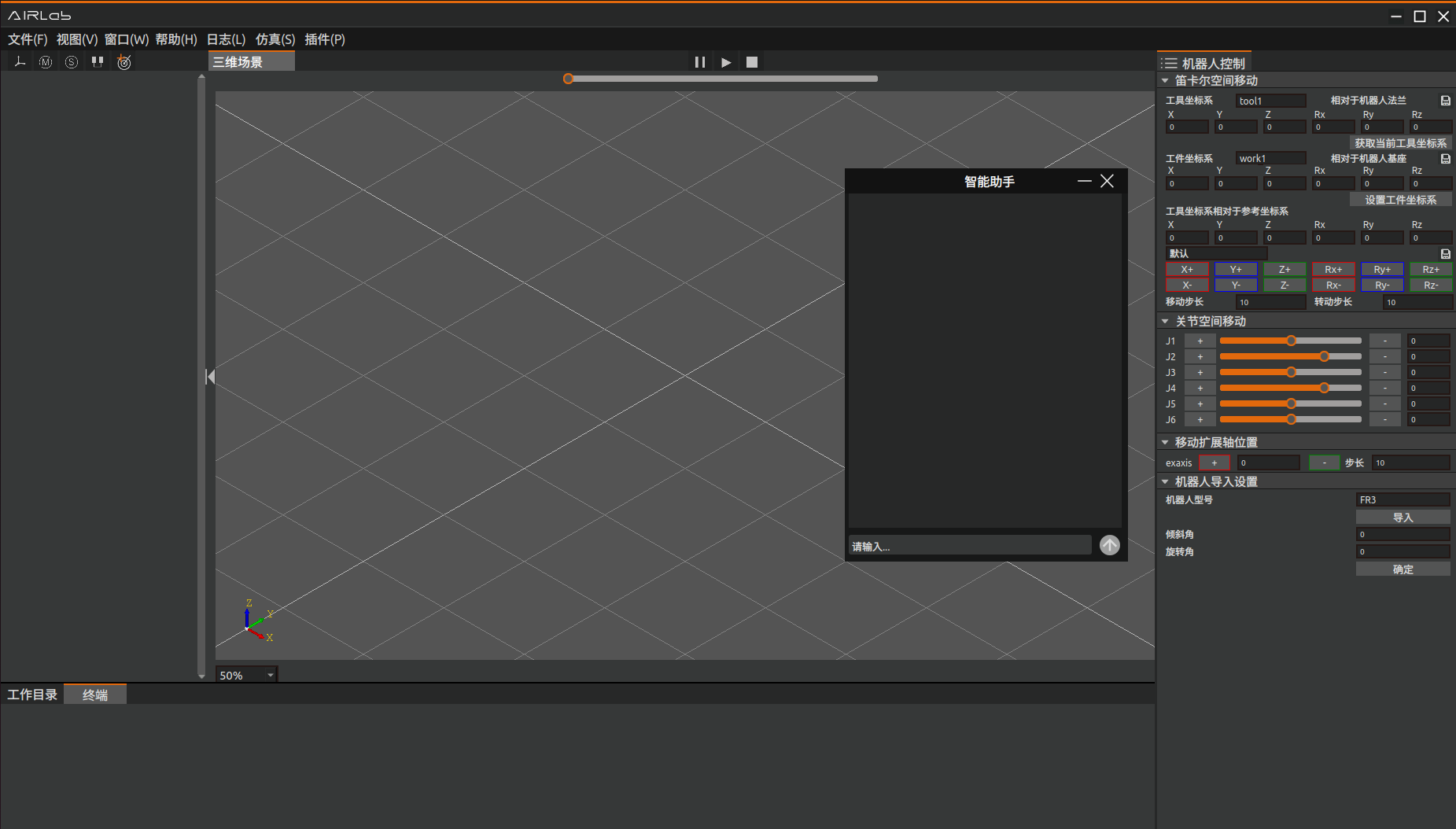

为提供更好的用户体验和提高用户效率，AIRLab软件开发对话式智能助手插件。通过对话式AI助手，用户可以与软件进行自然语言交互，下发需要的操作，机器人根据用户的输入进行相应的操作。点击菜单栏插件-对话式智能助手弹出智能助手弹窗。

../_images/141.png

图5-14 对话式智能助手弹窗

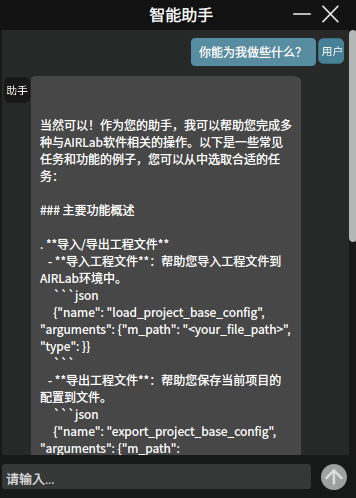

在输入框输入问题或操作，点击发送，等待AI助手的回复或做出相应的操作。AI助手的主要功能有可以帮助用户导入/导出工程文件、绑定焊接工艺、新增工程树节点等。

../_images/151.png

图5-15 AI助手功能

以导入一个工程为例：

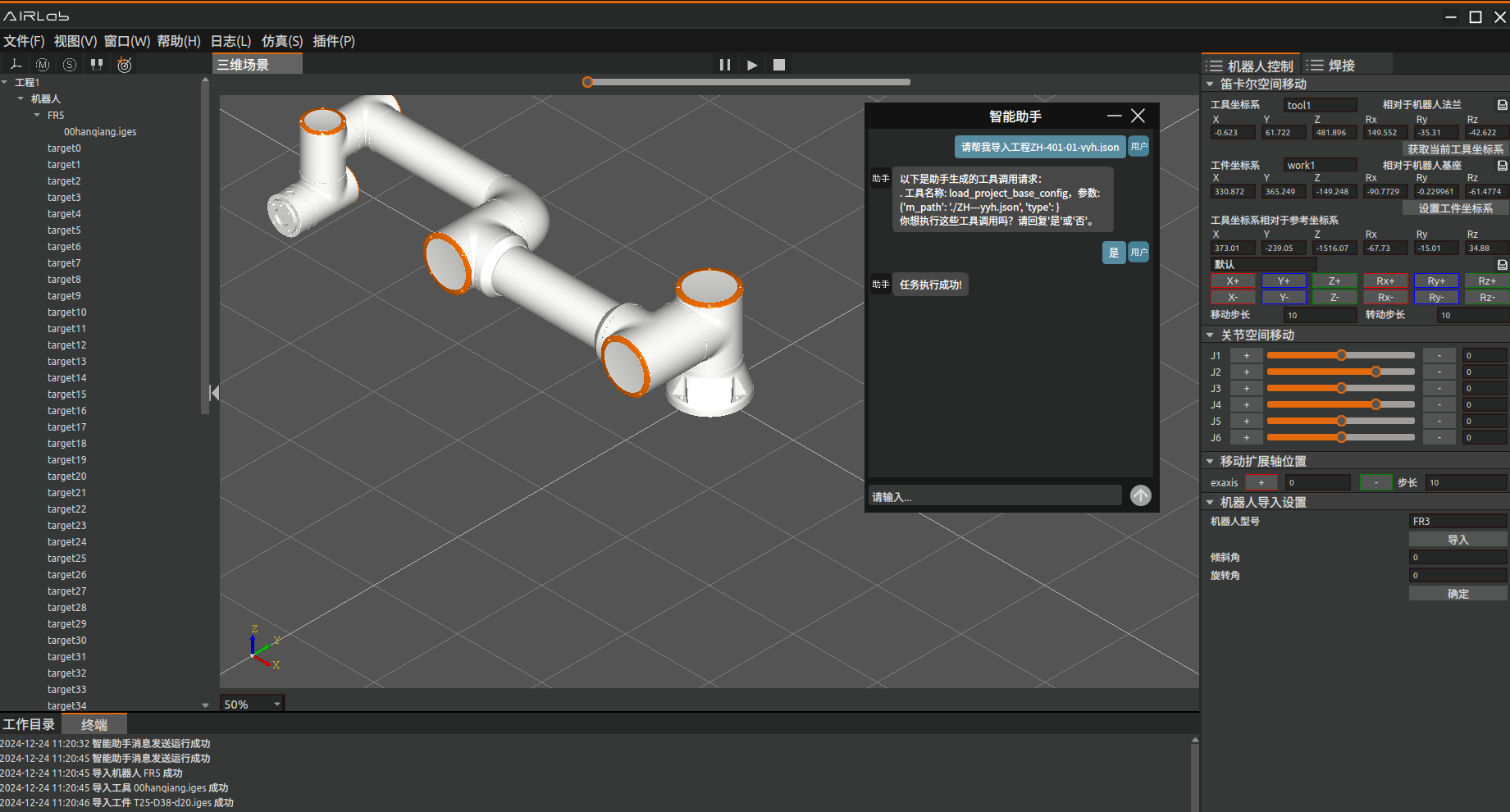

用户发送“请帮我导入工程ZH-401-yyh.json”，AI助手回复确认信息，用户判断信息无误后回复“是”，AI助手执行相应的操作，导入ZH-401-yyh.json工程文件。

../_images/162.png

图5-16 导入工程
